Группа компаний «УралГипс»

Плиты гипсовые для перегородок. Указания по применению




Плиты гипсовые для перегородокГИПСОПОЛИМЕРтм Плиты гипсовые для перегородок (пазогребневые) изготавливаются из строительного гипса в форме прямоугольного параллелепипеда, имеющего на стыковочной или опорной поверхности паз или гребень. Размер плит 600х300х80 мм. Изготавливаются в соответствии с требованиями ГОСТ 6428-83 «Плиты гипсовые для перегородок». Используются для устройства внутренних перегородок в зданиях различного назначения с сухим и нормальным влажностным режимом.

Плиты относятся к группе трудносгораемых материалов, не выделяют в окружающую среду вредные химические вещества и относятся к первому классу по удельной эффективной активности радионуклидов, имеют сертификат соответствия, выданный ОС «Пермстройсертификация» № РОСС RU.СЛ07.Н00155, гигиенический сертификат, гигиенический сертификат по радиационному признаку.

Технические данные
Цвет
светло-серый
Размер
600х300х80 мм
Температура основания (при монтаже)
от +5ºС
Прочность на сжатие
не менее 5,0 МПа
Прочность при растяжении на изгиб
не менее 2,4 МПа
Плотность
1200 кг/м3
Вес 1 м2
96 кг
Отпускная влажность
не более 12%
Удельная эффективная активность радионуклидов
Не более 370 Бк/кг

Транспортировка и хранение
Плиты гипсовые для перегородок поставляются транспортными пакетами по 40 или 60 штук (7,2 м2 или 10,8 м2). Пакеты уложены на деревянные поддоны, обвязаны лавсановой лентой и обмотаны пленкой «Стрейч».
При погрузке, транспортировании, разгрузке и хранении плит должны быть приняты меры, исключающие возможность их повреждения и увлажнения.
Плиты хранить в сухом помещении на поддонах. Высота штабеля не более двух ярусов.
При хранении плит в транспортных пакетах в результате перепада температур возможно выпадение конденсата на поверхности плит и пленке «Стрейч». Это не является браком и не влияет на эксплуатационные качества Плит гипсовых для перегородок.
Срок хранения – 12 месяцев от даты изготовления.


Применение
Согласно своду правил по проектированию и строительству «Конструкции с применением гипсовых пазогребневых плит»  СП 55-103-2004, утвержденным и введенным в действие совместным приказом ООО «КНАУФ СЕРВИС» и ОАО «ЦНИИпромзданий» № 4004 от 28.09.2004 г., типовому альбому ЦНИИП реконструкции городов, серия 1.231.8-12, или по альбому Э-901 ЦНИИЭП жилища, в соответствиями с рекомендациями ОАО «Гипсополимер», используя ГИПСОПОЛИМЕРтм Плиты гипсовые для перегородок можно выполнить внутреннюю облицовку наружных стен и различные типы перегородок:
·        Межкомнатная перегородка (см. рис.1). Представляет собой одинарную перегородку, разграничивающую собой смежные помещения.

Рис. 1 Межкомнатная перегородка
Межкомнатная перегородка

·        Межквартирная перегородка (см. рис. 2). Представляет собой двойную конструкцию из одинарных перегородок, распложенных на расстоянии не менее 40 мм друг от друга.

Рис. 2 Межквартирная перегородка
Межквартирная перегородка

·        Межквартирная перегородка с повышенной звукоизоляцией (см. рис. 3). Является разновидностью межквартирной перегородки с заполнением внутреннего пространства минеральным звукоизолирующим материалом (согласно проекта).

Рис. 3 Межквартирная перегородка с повышенной звукоизоляцией
Межквартирная перегородка с повышенной звукоизоляцией

В межквартирной перегородке допускается размещение во внутреннем пространстве различных инженерных коммуникаций (трубопроводы, воздуховоды, электросиловая проводка и т.п.).

Преимущества применения Плит гипсовых для перегородок
Применение Плит гипсовых для перегородок (пазогребневых) позволяет получить перегородку с ровной и гладкой поверхностью, не требующей дополнительного выполнения штукатурных работ. После шпаклевания швов поверхность пригодна под оклейку обоями, окраску или облицовку керамической плиткой. Плиты легко поддаются механической обработке. Применение на объектах Плит гипсовых для перегородок в сравнении, например, с кирпичной перегородкой позволяет:
  • значительно сократить время, отведенное на реконструкцию или строительство новых зданий,
  • сэкономить площадь внутри помещения,
  • значительно уменьшить нагрузку на несущие конструкции.
Выполнение требований к качеству поверхности, к гигиеническим и пожарно-техническим характеристикам конструкций обеспечивается свойствами Плит гипсовых для перегородок (пазогребневых).
Сопротивление конструкций воздействиям агрессивной окружающей среды обеспечивают металлические элементы, защищенные от коррозии в соответствии с требованиями СНиП 2.03.11.

Монтаж перегородок и внутренняя облицовка наружных стен

В холодное время года до монтажа Плиты гипсовые для перегородок должны быть выдержаны (адаптированы) при температуре воздуха не ниже +5ºС в течение 4 часов.
Монтаж перегородок и внутренняя облицовка наружных стен из Плит гипсовых для перегородок допускается только после завершения работ по монтажу несущих и ограждающих конструкций, до устройства чистого пола, после завершения строительных работ, связанных с «мокрыми» процессами, в условиях сухого или нормального влажностного режима, при температуре основания и воздуха в помещении не ниже +5ºС.

Виды операций при монтаже Плит гипсовых для перегородок (пазогребневых)
Для обеспечения необходимого качества конструкции при возведении перегородок и внутренней облицовке наружных стен выполняют следующие операции:
  1. Подготовка поверхности,
  2. Монтаж Плит гипсовых для перегородок,
  3. Монтаж инженерных коммуникаций,
  4. Шпаклевание поверхности.

1. Подготовка поверхности.
  • Поверхность основания (пола, потолка и стен) должна быть сухой, очищенной от пыли опалубочной смазки, отслаивающейся краски, штукатурки, рыхлых фрагментов и прочих веществ, ослабляющих адгезионные качества монтажного клея.
  • Стальные детали должны быть защищены от коррозии в соответствии с требованиями СНиП 2.03.11.
  • Для увеличения адгезии монтажного клея с поверхностью, укрепления поверхности и механической очистки её от пыли, обеспечения равномерного затвердевания нанесённого клея необходимо предварительно загрунтовать поверхность по месту монтажа перегородки, и все стыковочные поверхности пазогребневых плит грунтовкой глубокого проникновения типа «Тифенгрунд». Плотные, негигроскопичные поверхности (например, бетонные) обработать грунтовкой типа «Бетоконтакт». Перед нанесением грунтовку подготовить согласно прилагаемой инструкции.
  • Провести разметку положения перегородки на полу, стене и потолке. Для этого можно использовать уровень, правило, или шнурку. Отметить расположение дверных и оконных проёмов.
  • Большие неровности основания пола устранить или по уровню сделать выравнивающий слой. Для этого можно использовать цементно-песчаный раствор марки не ниже 50 или монтажный клей ГИПСОПОЛИМЕРтм ПЕРЛГИПС®.
  • С целью препятствия перенесения звука через стены, пол и потолок применяется эластичное сопряжение перегородки или облицовки с ограждающими конструкциями. Для этого монтажным клеем в местах примыканий к ограждающим конструкциям приклеивается битумная или пробковая эластичная прокладка толщиной 5мм и шириной 75 мм. В качестве эластичной прокладки используется битумизированный войлок плотностью не менее 300 кг/м3 или пробка плотностью не менее 250 кг/м3. Нижний ряд плит устанавливается на эластичную прокладку. Приступать к установке плит следует после схватывания монтажного клея.

2. Монтаж Плит гипсовых для перегородок
Укладку Плит гипсовых для перегородок рекомендуется выполнять на монтажный клей ГИПСОПОЛИМЕРтм ПЕРЛГИПС® или шпаклёвку ГИПСОПОЛИМЕРтм УНИВЕРСАЛЬ. Приготовление раствора проводить согласно прилагаемой инструкции. Не допускается применение в качестве монтажного клея для укладки Плит гипсовых для перегородок клея и раствора на цементной основе.
Длина перегородок не должна превышать 6 м, а высота 3,6 м. Перегородки больших размеров рекомендуется выполнять из отдельных фрагментов с установкой каркаса, закрепляемого к несущим конструкциям здания.
При образовании угла и в местах пересечения перегородок или облицовок друг с другом плиты следует укладывать с перекрытием стыков ниже расположенного ряда. Не допускать, чтобы вертикальные стыки были сквозными (см. схему 1).

Схема 1. Раскладка плит в узле пересечения перегородок
Раскладка плит в узле пересечения перегородок

При монтаже первого ряда плиты можно укладывать пазом вверх или пазом вниз. Для облегчения нанесения монтажного клея и более равномерного его распределения по шву рекомендуется укладывать плиты пазом вверх, для чего, при укладке первого ряда необходимо срезать гребень с помощью ручной ножовки или обдирочного рубанка и загрунтовать место среза.

Нанести монтажный клей на места примыкания плит (основание пола и стен) и выставить первую плиту, сориентировав её по уровню и в плоскости стены, используя уровень и правило. Для облегчения выравнивания плоскости можно использовать клинышки.

При установке последующих плит клей наносить на стыковочные поверхности, при этом необходимо следить за равномерностью заполнения раствором позогребневого пространства.

Установка первого ряда является наиболее важным и ответственным моментом, так как от того, насколько правильно он будет выложен, зависит окончательный результат и качество выполненной работы.
Последующие ряды плит можно укладывать только после схватывания монтажного клея смонтированного первого ряда.

Укладывая плиты, их осаждают с помощью резинового молотка, средняя толщина швов в местах соединения плит должна составлять около 1,0 мм. Выступающий клей рекомендуется сразу убирать и использовать в дальнейшей работе.

Для увеличения общей жёсткости конструкции перегородки каждый последующий ряд устанавливается с перевязкой швов, при этом возникает потребность в доборных элементах, которые можно изготовить путём распиливания целых плит ручной ножовкой с широким полотном и крупными зубьями.
Через каждые два ряда перегородка крепится к стене с помощью крепежей, изготовленных из оцинкованной стали – уголок МС-1 (см. рис. 4).
Рис 4. Уголок МС-1
Уголок МС-1

Рекомендуется установка не менее 3 крепежей на каждую грань перегородки (см. схему 2).

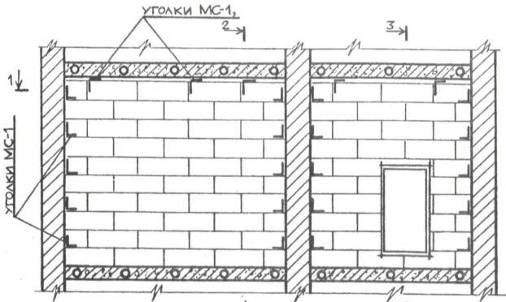

Схема 2. Устройство перегородок
Устройство перегородок


При монтаже плит необходимо постоянно контролировать по уровню общую плоскость перегородки.

При укладке последнего ряда плиты подгоняются под конфигурацию потолочного перекрытия. Для того, чтобы легче было их заводить, рекомендуется спиливать примыкающую к потолку сторону под углом. Через две плиты перегородка крепится к потолку с помощью уголка МС-1. Полость между перегородкой и потолком заполняется монтажным клеем ГИПСОПОЛИМЕРтм ПЕРЛГИПС®  или монтажной пеной (см. схему 3).

Схема 3. Конструктивные решения жёсткого сопряжения однослойной перегородки с ограждающими конструкциями
Конструктивные решения жёсткого сопряжения однослойной перегородки с ограждающими конструкциями

При устройстве дверных проемов, если высота проёма не превышает ¼ высоты перегородки и площадь его не более 1/10 всей площади перегородки, допускается проводить вырезание проёмов по месту в уже смонтированной стене. Если ширина проёма меньше 800 мм, и над проёмом остаётся ещё один ряд гипсовых плит, то установка специальных балок-перемычек необязательна (над проемом закрепляется монтажная конструкция, обеспечивающая проектное положение плит до схватывания клея в стыках, см. схему 4).

Схема 4. Установка монтажной конструкции при устройстве дверного проёма.
Установка монтажной конструкции при устройстве дверного проёма


При ширине проёма более 800 мм необходимо установить балку-перемычку из деревянных, бетонных или металлических материалов, с глубиной опирания не менее 500 мм.

3. Монтаж инженерных коммуникаций
Электрическая и слаботочная проводка, трубопроводы небольшого диаметра в перегородках из Плит гипсовых для перегородок монтируются скрытно в бороздах (штробах), глубиною не менее 1 см и не более 4 см. Эти работы необходимо проводить до этапа шпаклевания. Шаг штроб должен быть не менее 80 мм. Штробы, расположенные с двух сторон одинарной перегородки, должны быть смещены относительно друг друга с шагом не менее 80 мм (см. схему 5).

Схема 5. Размещение трубопроводов небольшого диаметра, электрической и слаботочной проводки в перегородках из Плит гипсовых для перегородок
Размещение трубопроводов небольшого диаметра, электрической и слаботочной проводки в перегородках из Плит гипсовых для перегородок



Вырезание штроб производить с помощью специального приспособления - бороздодела или специального электрического инструмента.
Под розетки, выключатели и распределительные коробки отверстия высверливаются с помощью электродрели со специальной насадкой.
Не допускается ударное вырубание отверстий и штроб вручную или при помощи электрических ударных инструментов.
После монтажа проводки и трубопроводов небольшого диаметра штробы заделываются с помощью монтажного клея ГИПСОПОЛИМЕРтм ПЕРЛГИПС®.

Установка воздуховодов, труб большого диаметра возможна при монтаже межквартирной перегородки. После монтажа одной стены перегородки на ней монтируются все инженерные коммуникации, при этом не допускается непосредственное соприкосновение труб с плитами перегородки, их необходимо тепло- и звуко- изолировать. При необходимости для увеличения звукоизоляцонных свойств перегородки во внутреннем межстеновом пространстве на клей или распорные дюбели монтируется минеральный звукоизолирующий материал, после чего устанавливают вторую сторону перегородки.

После полного высыхания стыков гипсовых плит необходимо прогрунтовать поверхность перегородки грунтовкой глубокого проникновения. После высыхания грунтовки полученная поверхность готова для облицовки керамической плиткой.

4. Шпаклевание поверхности
В случае, если поверхность готовится под оклейку обоями или окраску, то после высыхания монтажного клея необходимо выполнить шпаклевание поверхности перегородки.

Перед началом шпаклевания, с помощью правила или металлического уровня, необходимо провести проверку поверхности на то, как ровно выложены плиты в одной плоскости. В случае необходимости провести выравнивание плоскости. Если имеются выступы или впадины поверхности, следует определить размер этих участков и далее их доработать и исправить. Для этого на участках, где имеются выступы, убрать их с помощью обдирочного рубанка, а в местах впадин после грунтования, используя широкий шпатель нанести выравнивающий слой шпаклевки ГИПСОПОЛИМЕРтм УНИВЕРСАЛЬ. После высыхания шпаклевки всю поверхность загрунтовать.

После выравнивания плоскости зашпаклевать стыки плит, внутренние углы (углы соединения поверхности перегородки со стенами, полом и потолком), а также наружные углы.

Если монтаж перегородки из ГИПСОПОЛИМЕРтм Плиты гипсовые для перегородок был проведён с соблюдением всех требований, то для подготовки поверхности под оклейку обоями достаточно выполнить шпаклевание стыков пазогребневых плит. Если этой операции недостаточно для подготовки поверхности под окраску, необходимо выполнить сплошное шпаклевание поверхности перегородки шпаклевкой ГИПСОПОЛИМЕРтм УНИВЕРСАЛЬ с использованием широкого шпателя. Шпаклевочный раствор наносится на поверхность полосами, в направлении снизу вверх, и разравнивается. После схватывания раствора нанести сверху выравнивающий слой минимальной толщины.

При шпаклевании внутренних углов рекомендуется использовать армирующую ленту торговой марки «Строби». Для этого нанести на поверхность раствор шпаклёвки, утопить в него армирующую ленту и сверху нанести выравнивающий слой. Для придания углам чётких линий использовать специальные шпатели для внутренних углов.

При шпаклевании внешних углов сначала необходимо установить защитные угловые профили, которые также крепятся на шпаклёвочный раствор. Для этого нанести раствор шпаклёвки ГИПСОПОЛИМЕРтм УНИВЕРСАЛЬ на поверхность угла и вдавить в него угловой профиль, сверху нанести выравнивающий слой. При выравнивании плоскости углов можно использовать широкий шпатель или специальный шпатель для внешних углов.

После шпаклевания плоскости и углов дать поверхности высохнуть. Для устранения возможных неровностей провести шлифование с помощью шлифовального инструмента, рекомендуется использовать тёрку с шлифовальной сеткой. Шпаклёвка ГИПСОПОЛИМЕРтм УНИВЕРСАЛЬ хорошо шлифуется, обеспечивает ровную и гладкую поверхность. Если качество выполненной работы соответствует принятым требованиям, провести её грунтование, после высыхания грунтовочного слоя поверхность перегородки пригодна для дальнейшего использования.

Внимание: использование загрязнённых инструментов и приспособлений, воды, в которой мыли инструмент, сокращает сроки схватывания готового раствора, поэтому ёмкость и инструменты промывать чистой водой перед каждым замесом, а также после окончания работ с монтажным клеем и шпаклёвкой.

Особенности при выполнении внутренней облицовки наружных стен
Внутреннюю облицовку наружных стен Плитами гипсовыми для перегородок рекомендуется применять в целях дополнительной тепло- и звукоизоляции наружных стен.
Зазоры между облицовкой и стеной в местах примыкания к окнам рекомендуется перекрывать гипсокартонными или гипсоволокнистыми листами, которые крепят к облицовке с помощью дюбелей через оцинкованный швеллер 40х75х40х2 мм. Швеллер, надетый на торец плиты, закрепляется к ней самонарезающими винтами. Зазор между торцом листа и оконной коробкой следует заделать силиконовым герметиком (см. схему 6).

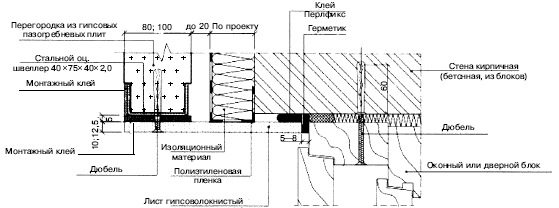

Схема 6. Конструкция узлов облицовки стен в местах примыкания к окнам
Конструкция узлов облицовки стен в местах примыкания к окнам
Конструкция узлов облицовки стен в местах примыкания к окнам





В местах расположения деформационных (температурных) швов стен при облицовке с дополнительным утеплением теплоизоляционным материалом в слое пароизоляции необходимо предусмотреть устройство компенсатора. Слой дополнительной теплоизоляции рекомендуется крепить к стене на клей или распорные дюбели (см. схему 7).

Схема 7. Конструкция узла облицовки стен в месте деформационного шва
Конструкция узла облицовки стен в месте деформационного шва

При использовании облицовки в качестве огнезащитного элемента, повышающего значение пожарно-технических характеристик стены, фактический предел огнестойкости таких стен следует устанавливать испытаниями по ГОСТ 30247.1, а класс пожарной безопасности – по ГОСТ 30403.

Расход материалов

Расход на кв.м.
 №
 Наименование
ед.изм.
межкомнатн. перегород-ка
межкварт. прегород-ка
межкварт. прегород-ка с пов. звукоизол.
облицовка
1
Плиты гипсовые для перегородок
м.кв.
1
2
2
1
2
Монтажный клей ПЕРЛГИПС®
кг.
2
4
4
2
3
Дюбель-гвоздь 6Х40
шт.
2
4
4
2
4
Саморез 3,5х35
кг.
2
4
4
2
5
Шпаклевка УНИВЕРСАЛЬ
кг.
0,5
1
1
0,5
6
Уголок МС-1
Шт.
1
2
2
1
7
Утеплитель (по проекту)
м.кв.
-
-
1
1
8
Грунтовка (по проекту)
л.
0,2
0,3
0,3
0,2

Расход дан без учета возможных потерь.


Для выполнения работ по монтажу облицовок и перегородок из ГИПСОПОЛИМЕРтм Плиты гипсовые для перегородок (пазогребневые) рекомендуется следующий инструмент:
Внешний вид
Наименование инструмента
Применение
Шнурка
Предназначена для проведения разметки, проверки плоскости перегородки.
Уровень 500 мм с 2-мя измерит окошками
Предназначен для контроля вертикальности устанавливаемых пазогребневых плит, разметки поверхности.
Уровень 2000 мм с 2-мя измерит окошками
Предназначен для контроля вертикальности поверхности, разметки поверхности, а так же уровня плоскости.
Правило штукатурное трапеция 2,0 м.
Предназначено для проведения разметки поверхности, а так же уровня плоскости.
Бороздодел
Предназначен для выполнения штроб при монтаже электрической и слаботочной проводки.
Резиновый молоток
Предназначен для выравнивания положения пазогребневых плит при их монтаже.
Короб
Предназначен для приготовления раствора шпаклевки
Шпатель-лопатка 70 мм. нерж.
Используется при приготовлении и нанесении раствора на поверхность.
Шпатель для внутренних углов 110/80/20 мм. нерж
Предназначен для заполнения внутренних углов на стыках и в примыканиях, отведения чётких линий
Шпатель для наружных углов 110/80/20 мм. нерж
Предназначен для шпаклевания и выравнивания внешних углов придания им чётких линий
Шпатель широкий
Предназначен для разравнивания шпаклёвочного раствора по поверхности основания.
Тёрка с шлифовальной сеткой
Предназначена для шлифования поверхности
Рубанок обдирочный
Используется при обработке поверхности пазогребневых плит.
Ножовка с широким зубом.
Используется при изготовлении доборных элементов из пазогребневых плит.
Щётка
Используется для грунтования поверхности пазогребневых плит.
Ведро растворное 12 л. 250/310 мм. пласт.
Подсобная строительная тара.
Ступенька трехуровневая 800 мм. сталь
Легкие и удобные подмостья при проведении монтажа пазогребневых плит, рассчитанные на помещения высотой до 285см.
Топорик штукатурный, сталь, ручка пластик
Предназначен для удаления с обрабатываемой поверхности выступающих уголков (кирпич, наплывы кладочного раствора, опалубочные швы, и т.д.)
Дрель электрическая
Используется при монтаже электрической и слаботочной проводки.
Насадка к дрели
Предназначена для устройства отверстий большого диаметра.
Штатив строительный, сталь
Предназначен для установки строительного осветителя.
Кабель удлинительный 25м., 16А, 220 V, 3/1,5
Кабель удлинительный 50м., 16А, 220 V, 3/1,5
Долговечное и надежное в условиях строительства, устройство для подачи и распределения напряжения к месту выполнения работ.


Материал предоставлен Группа компаний «УралГипс», г. Ижевск.
